Drahterodieren

Drahterodieren (Electrical Discharge Machining) ist ein vielseitiges und hochpräzises Fertigungsverfahren, bei dem ein dünner, elektrisch geladener Draht verwendet wird, um leitende Materialien zu durchtrennen. Dank seiner Fähigkeit, komplizierte und hochpräzise Teile zu fertigen, hat sich das Drahterodieren zu einer bevorzugten Lösung für Branchen entwickelt, die außergewöhnliche Präzision und feine Details benötigen. MYT Machining ist auf Drahterodierdienstleistungen spezialisiert und stellt sicher, dass jedes Teil unter Einhaltung engster Toleranzen und mit minimalem Materialabfall gefertigt wird.

Was ist Drahterodieren?

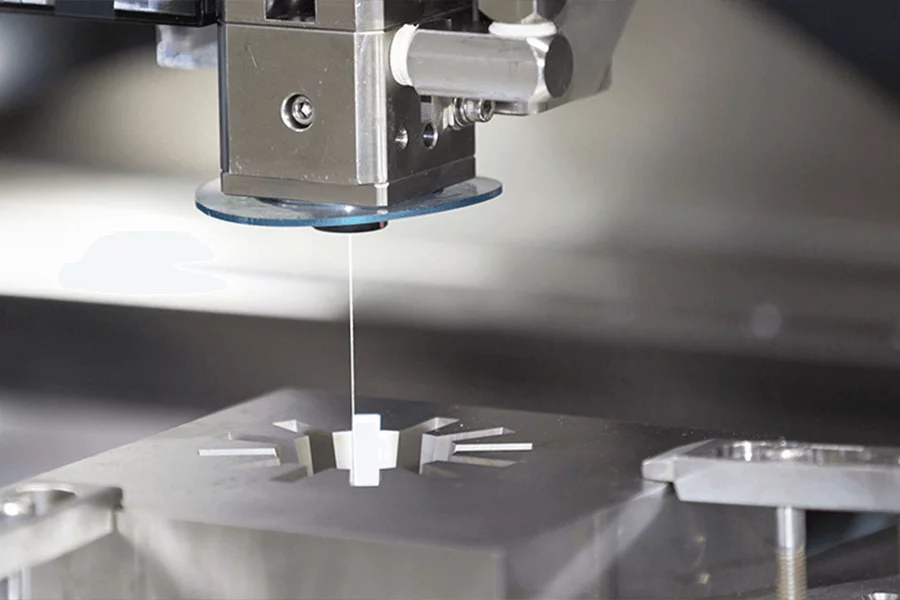

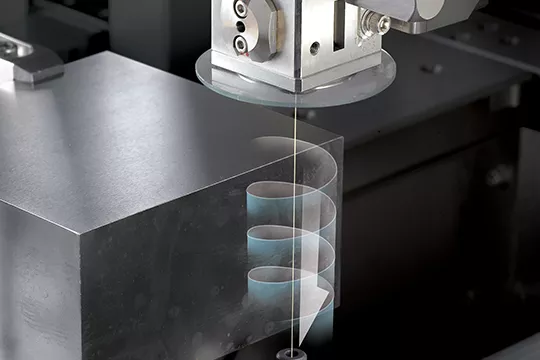

Drahterodieren ist ein berührungsloses Bearbeitungsverfahren, bei dem ein elektrisch geladener Draht ein Werkstück durch eine Reihe schneller, kontrollierter elektrischer Entladungen schneidet. Der Draht, der in der Regel aus Messing besteht, bewegt sich entlang vordefinierter Bahnen und trägt Material vom Werkstück ab, wodurch ein präziser Schnitt entsteht. Dieses Verfahren ist ideal für die Herstellung komplexer Formen und Bauteile mit engen Toleranzen, insbesondere wenn mit herkömmlichen Schneidverfahren die erforderliche Präzision nicht erreicht werden kann.

Das Drahterodieren ist besonders vorteilhaft bei der Bearbeitung von harten Materialien wie Werkzeugstahl, Titan und Wolfram, die mit herkömmlichen Methoden nur schwer zu bearbeiten sind. Der kleine Durchmesser des Drahtes und die Fähigkeit, mit minimaler Kraft zu schneiden, machen das Drahterodieren zu einer hervorragenden Wahl für empfindliche Teile oder komplizierte Geometrien.

Wie funktioniert das Drahterodieren?

1. Einrichtung: Das Verfahren beginnt mit der Montage des Werkstücks auf einer CNC-Maschine. Anschließend wird das Werkstück in eine dielektrische Flüssigkeit (in der Regel Öl oder deionisiertes Wasser) getaucht, um den Entladungsprozess zu erleichtern und eine Überhitzung zu vermeiden.
2. Auswahl der Drähte: Ein dünner Draht, meist aus Messing, wird aufgrund seiner elektrischen Leitfähigkeit und Präzision ausgewählt. Der Draht wird durch das Werkstück geführt und durch das CNC-System gesteuert.

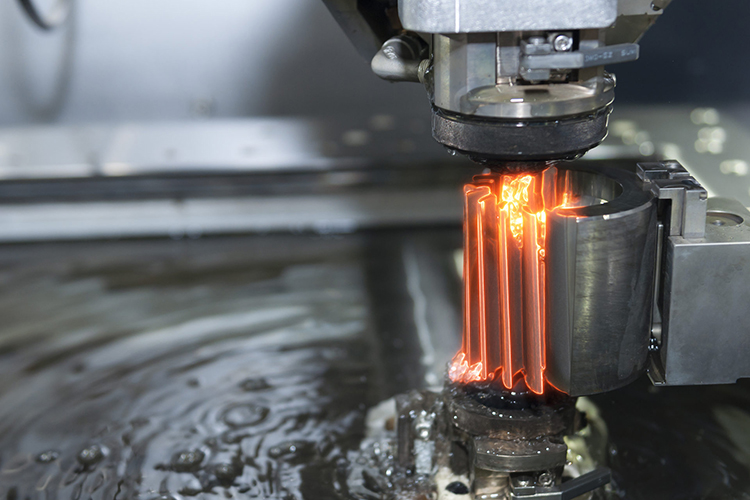

3. Elektrische Entladung: Während sich der Draht entlang der programmierten Bahn bewegt, kommt es zu elektrischen Entladungen zwischen dem Draht und dem Werkstück. Diese Entladungen erodieren das Material und erzeugen den gewünschten Schnitt.
4. Materialentfernung: Die dielektrische Flüssigkeit spült das erodierte Material weg und sorgt dafür, dass der Schnitt sauber bleibt und der Draht nicht mit dem Werkstück in Berührung kommt.
5. Fertigstellung: Nach dem Schnitt kann das Werkstück weiteren Nachbearbeitungen unterzogen werden, um die gewünschte Oberflächengüte oder Maßgenauigkeit zu erreichen.

Vorteile des Drahterodierens

• Hohe Präzision: Das Drahterodieren bietet eine außergewöhnliche Genauigkeit, mit der Toleranzen bis zu ±0,0001 Zoll erreicht werden können. Dies macht es perfekt für Anwendungen, die komplizierte Designs und feine Details erfordern.
• Komplexe Geometrien: Das Drahterodieren kann extrem komplexe Formen schneiden, einschließlich scharfer Innenecken, kleiner Löcher und dünner Wände, die mit herkömmlichen Schneidverfahren nur schwer zu erreichen wären.
• Minimale Materialverformung: Da es sich beim Drahterodieren um ein berührungsloses Verfahren handelt, wird keine physische Kraft auf das Werkstück ausgeübt, wodurch Verformungen und Spannungen minimiert werden.
• Harte Materialien: Drahterodieren eignet sich hervorragend zum Schneiden von harten und spröden Materialien, einschließlich gehärteter Stähle, exotischer Legierungen und Hartmetall, die mit anderen Methoden nur schwer oder gar nicht zu bearbeiten sind.
• Saubere Schnitte: Das Verfahren führt zu sauberen, gratfreien Schnitten und reduziert den Bedarf an zusätzlichen Nachbearbeitungen.

Von uns unterstützte Branchen für EDM-Dienstleistungen

Wir bieten EDM-Schneidedienstleistungen in verschiedenen Sektoren an, darunter:

• Die Luft- und Raumfahrt- und Verteidigungsindustrie
• Entwicklung und Herstellung von medizinischen Produkten
• Werkzeuge erstellen & Sterben
• Automobile & Sportwagen
• Dazu gehören Elektronik und Mikrokomponenten.

MYTs Fähigkeiten bei der Bearbeitung von Drahterodiermaschinen

Ein präzises Schneiden ist für jeden Auftrag unerlässlich. Durch den Einsatz modernster Drahterodiermaschinen können wir komplexe Geometrien mit rasiermesserscharfen Kanten und hoher Wiederholgenauigkeit herstellen.

Mehrzweck-Materialien

Unsere EDM-Drahterodiermaschinen können ein breites Spektrum an leitfähigen Materialien verarbeiten, wie z. B.:

• Drahterodieren von Aluminium
• Titan
• Hartmetall
• Kohlenstoffstahl, der gehärtet ist.
• Inconel
• Kupferlegierungen

Toleranzen

• Toleranzen: ±0,0001″.
• Die Oberflächen sind glatt genug für 8 Ra µin.
• Mehrere EDM-Drahtgrößen sind für unterschiedliche Anforderungen erhältlich

Hauptvorteile der Drahterodier-Bearbeitung

Ultra-hohe Präzision

Mit dem Drahterodieren können Teile im Mikrobereich mit extremer Präzision hergestellt werden, ideal für Branchen mit engen Toleranzanforderungen.

3D-Objekte

Mit der additiven Fertigung lassen sich Formen herstellen, die mit herkömmlichen Bearbeitungswerkzeugen nicht zu bewältigen sind. Alle Teile der Struktur wurden nicht durch hitzebedingte Schäden beeinträchtigt. Das Risiko von Hitzeschäden oder mechanischer Belastung ist für Sie gering, da es keinen direkten Kontakt gibt. Es kostet nur wenig für eine kleine Produktion

Da keine Werkzeuge erforderlich sind, ist das Drahterodieren selbst bei Prototypen oder Kleinserien wirtschaftlich.

Der Drahterosionsbearbeitungsprozess

Sehen Sie sich die Schritt-für-Schritt-Übersicht an

Wir verwenden Ihre detaillierte CAD-Datei als Ausgangspunkt.

1. Einrichten der Maschine - Die Drahterodiermaschine wird programmiert und der richtige Drahtdurchmesser wird ausgewählt.
2. Drahtvorschub - Ein elektrisch geladener Dampfdraht wird durch die Führungen geführt.
3. EDM-Schneiden - Elektrische Entladungen erodieren Material entlang des programmierten Pfades.
4. Das Flushing System spült Abfälle durch die Verwendung einer dielektrischen Flüssigkeit.
5. Endkontrolle - Jeder Artikel wird gründlich auf seine Spezifikationen, seine Passgenauigkeit und sein gleichmäßiges Aussehen geprüft.

Die richtige Entscheidung für die richtige EDM-Drahtgröße

Wie fein Sie schneiden wollen und wie schnell, hängt davon ab, wie breit Ihr Erodierdraht ist.

• Drähte von 0,004″ bis 0,006″ sind gut für kleine Radien und detaillierte Teile geeignet
• Für die meisten Anwendungen werden die Lehren 0,010″-0,012 verwendet.
• Grobe Schnitte oder harte Materialien lassen sich mit dieser Drahtgröße gut bearbeiten.

Warum ist MyT Machining eine gute Wahl?

Bei der Drahterodierfertigung kommt es auf Qualität, Geschwindigkeit und Zuverlässigkeit an. Und MYT Machining Services kann Ihnen all diese Eigenschaften für jedes Projekt bieten.

Das ist es, was uns auszeichnet:

• EDM-Drahtmaschinen auf dem neuesten Stand der Technik
• Das Unternehmen verfügt über eigene Mitarbeiter für die Qualitätssicherung.
• Wir haben Experten, die 15 oder mehr Jahre Erfahrung in der Bearbeitungsindustrie haben
• Es braucht Prototypen, um die tatsächliche Produktion in großen Mengen zu erreichen.
• Sie können Ihre Kinematographie-Produkte schnell und landesweit erhalten.

Wir legen großen Wert auf Genauigkeit. Jeder Kunde arbeitet mit unserem Team zusammen, um zu gewährleisten, dass Ihre Teile stets nach genauen Spezifikationen gefertigt werden.

Kundenspezifische Drahterodierlösungen

Sind Sie auf der Suche nach Bauteilen, die mit äußerster Präzision gefertigt werden müssen? Oder müssen Sie vielleicht starke, kleine Metallformen schneiden? Kein Problem, denn wir haben jede mögliche Lösung für Sie. So können wir Ihnen unter anderem dabei helfen:

• Sie werden von unseren Ingenieuren beraten, um die Bedürfnisse Ihres Unternehmens zu ermitteln.
• Optimieren Sie Ihr Design für die Drahterodierfertigung
• Auswahl der richtigen EDM-Drahtgrößen und Maschineneinstellungen
• Vergewissern Sie sich, dass die Dinge die richtige Größe haben und dass die Oberfläche gut aussieht.

Starten Sie Ihr Drahterodierprojekt mit Zuversicht

Wenn Sie eine schnelle, genaue und zuverlässige Arbeit benötigen, wenden Sie sich an MyT-Bearbeitung. Unsere fortschrittlichen Drahterodierdienstleistungen sind darauf ausgelegt, auch Ihre schwierigsten Herausforderungen zu meistern. Kontaktieren Sie uns jetzt für ein individuelles Angebot oder sehen Sie sich unsere vollständige Liste der Bearbeitungsdienstleistungen an.

Bereit für den Einstieg? Angebotsanfrage jetzt verfügbar!

Lassen Sie uns jetzt beginnen. Senden Sie uns Ihre Designdatei, und wir werden Ihnen umgehend ein zuverlässiges Angebot unterbreiten. Wir verfügen über die Technologie und das Fachwissen, um auch die kleinsten oder größten Chargen zu fertigen.

Verwirklichen Sie Ihr nächstes Projekt mit der präzisen Drahterodierbearbeitung, die wir Ihnen anbieten können.
